【产品新闻】扬声器信赖性寿命测量系统 MODEL : SG-3000A

2019-12-13 14:38:00
Fbo2019
原创 330
摘要:本测量系统是专门为家庭影院、多煤体、汽车喇叭信赖性寿命试验设计制造的。 采用内置数字噪音信号源的方式,具有高稳定性,测量电压自动设置与校正,测量结果可被计算机实时记录, 所有测量过程数据如:RMSV, CURRENT, W 可以全部被保存以方便调用分析。




产品介绍

       本测量系统是专门为家庭影院、多煤体、汽车喇叭信赖性寿命试验设计制造的。 采用内置数字噪音信号源的方式,具有高稳定性,测量电压自动设置与校正,测量结果可被计算机实时记录, 所有测量过程数据如:RMSV,  CURRENT,  W 可以全部被保存以方便调用分析。

扬声器功率监控器SP-6010B

技术参数

控制软件          SIGMA  ELTEC SP-6010B(Speaker  Durability Test System) Production  software  (PC based Windows® XP.Vista) Pentium®4, 1.5GHzprocessor minimum or equivalent. (Memory  2Gbyte)(赛扬处理器不推荐)

1.  总线接口           两个 (USB2.0)接口

2.  实验信号源     Sine  Wave  =  1kHz  (Reference) Noise =  White.  Pink


                            Filter =  JIS,  DIN, IHF,  EIAJ(SN-1),  EIAJ(SN-2)  Clipper


                            ①  Crest  factor  = 6dB(2:1)


                            ② Crest  factor  =  10dB(3:1)


3.  扬声器冲击实验模式

                            ON/OFF  =  1Sec ~99Hours.


                            Step Levels(Auto) =  Start  Level~ Stop  Level

                            Step Number  =  2 ~ 30Step

4.  多通道实验时间与电流设置

                           Time  ON/OFF  = 1Sec ~ 10Hours.Duty

                           Setting Time  =  1Min ~1000Hours

                           Setting  Current  = 0.001A ~ 20.00A

                           Setting Volts = 0.01V ~ 200V RMS

                           Max  Power Test =  800w@4Ω


5.工作电源          电网电压 = 220V  50/60Hz


                           功率消耗 =  160W

 6.尺寸

                           482.6*265.9*275mm

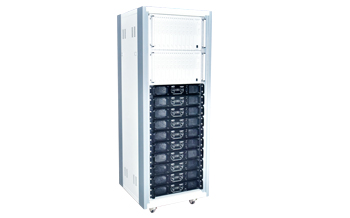

SG-3000A 整机尺寸与重量

尺寸:600*600*1600mm

重量:约450kg

Soundstandard CA9+ 4 Ω @1050W )双通道功放


220V~50H z THD=1 % 的稳定电源下同时带载的每通道输出功   W att s pe r channe l THD=1 % 220V~50H z Al l Channel s l o a de d)

650w *

1050w *

1500w **

b ri dg e

2100w *

b ri dg e

3000w **

其他数 Othe r S pecification

F r equenc y r esponse

20~20kHz ( ± 0 .5dB)

总谐波失 THD+N

<0.1

信噪 S/ N ra t e

>90dB

阻尼系 Dampin g f ac t o r

>100

分离 C r osstalk

>70dB

转换速 Sle w r a t e

>10v /μs

输入灵敏 Inpu t sensitivity

0.775v/1.0v/32dB

输入阻 Inpu t impedanc e ( b a l/ un b a l )

20k/10k

电压增 V oltag e gai n ( 8Ω)

39.4d B         40.5dB

输出类 Outpu t ci r cuit r y

Clas s I

连接 Connector

输入 Input

XLR

输出 Output

NL4/Binding post

功能 Function

前面板指示 Front pane indictorl

Power/SIG/clip/product indicator

前面板 Front panel

Power switch/Volume control

后面板 Rear panel

Operation mode/Input sensitivity

尺寸和重量 Dimension/weight

产品尺寸 Product dimension(mm)

483*503*89

毛重 G.W.

24kg

供电要求 Power

AC220V/50Hz,   ± 10%

增强型 微处理 器功率 统 SP-6010B

件专 针对 率测 设计

0通 扬声 功率

压和 流监 测量

通道 立操 与设定

算机 制操作

速热插 US B 接口

内存 持长 测试 记录

19 / 2 U

技术特性:

操作简单 : SP-6010 可通过电脑连接,进行所有的实验参数的设定与操作 , 所有实验结果可以保存调用分析。

实验电压设置简单

- 参考信号 (1kHz) : 采用以噪声信号与正弦信号的比率来进行电压校正与设定 (RMS 电压比 1:1),设定快速与准确,即首先用被校正的参考信号来设定电压 (参考频率 1kHz),再转为测 试噪声信号的方式。

- RMS 电压设定 : 如果联接电脑,之前设定的实验电压会被自动的载入 SP-6010 的微处理器。

实验信号源 :Sine、各种标准的 Noise 实验信号被保存在 C.F Memory Card 中,最多可以存到 24 个实验 信号。

如需要新规格的实验噪声信号源 ,可向 Sigma 公司联系取得。

电流检测限值 : 电流检测的上、下限范围可进行设定,如果在电脑中只输入百分率 (%)的值,给喇叭施加电压 , 电流自动按电压成比例设定。

喇叭最大承受功率试验 : 以设定的时间为周期,使电压增加,检查并直到扬声器被破坏时为止的最大输入电 压。

自动数据备份 : 被测定的所有数据以 10 秒间隔,在电脑中进行记录并自动保存在电脑中。

数据收集和记录 : 在发生 FAIL/STOP/END 等的状态发生 2 分钟前的数据,以 1 秒间隔,被精密的收集与记录。

自动恢复 : 实验中发生停电后,如果电源重新复原,可以接着停电发生前的进行状态恢复实验。

但是电源即使恢复,因为电脑电源成为 OFF 状态,只有管理者重新运行电脑,数据的收集与保存才继续进行。


       最多4个控制模块: 1台电脑最多可以控制4个SP-6010B模组。一个模组是10通道方便管理多模组的测定条件,因为用各自的数据文件保存、管理,所以模型交替的时候容易管理。数据输出和打印: 测定结果保存在文件中,能够用 Printer 打印。在 Excel、Word 等应用程序中,可以用Windows 的拖曳功能操作,容易编辑。并且因为数据可以用 Text File 保存,在 Excel 中可以进行阅读。
