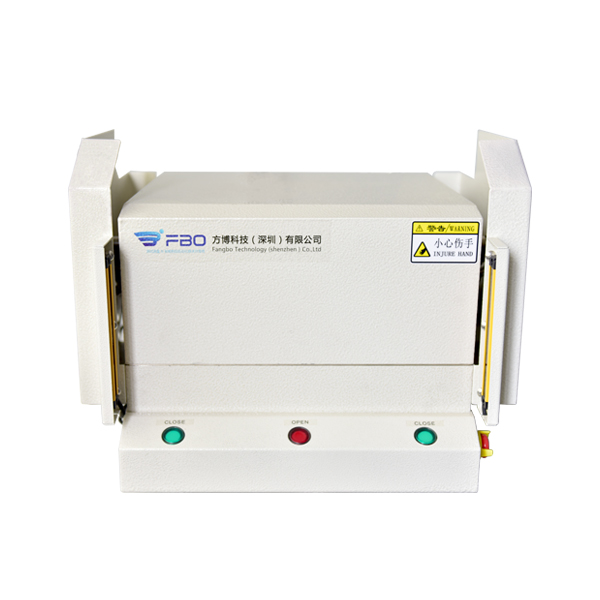

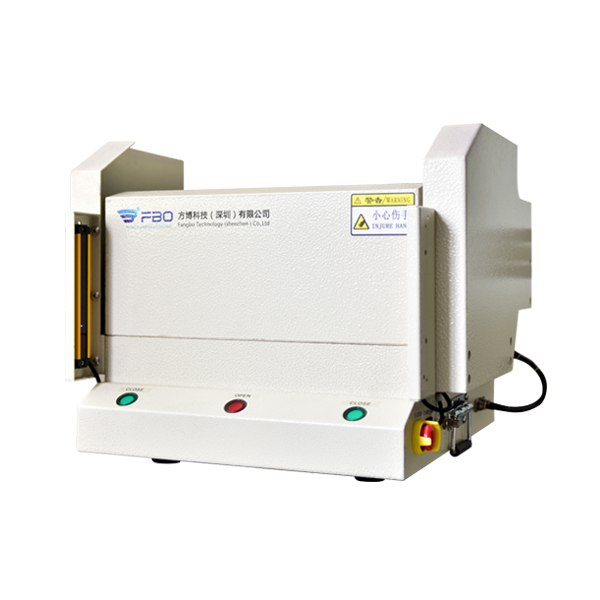

STB-535 屏蔽箱

STB535是一款中型气动屏蔽箱,箱体采用铝合金材料铸造而成，结构牢固，密合性好,气动控制，内箱工作尺寸 大，屏蔽隔离性好，屏蔽系数高达80dB，测试频率可达 6GHz;是目前最为经济实用和保有量最大的屏蔽测试箱。

产品特点及适用范围：

箱体采用铝合金压铸,箱体坚固可靠

铺设最新的屏蔽材料,吸波与阻隔性能强
齐全的测试接口设计,可适配所有主流测试仪器
开合口采用挤压式设计,可达到最佳的屏蔽效果
箱体内部空间大,且提供安装万能衬板满足不同

测试产品 ：

该屏蔽箱适用于无线与通讯领域开生、产线与维修的:

EMI 测试；
耦合测试；
RF 功能测试；
蓝牙测试。

技术指标：

工作频宽: 800MHz～6GHz

屏蔽特性： >80dB@ 2.4GHz;>70dB@ 5.8GHz

滤波器开口数量：2PCS

外箱尺寸：L600*W555*H365mm

内箱尺寸：L405*W385*H225mm

工作尺寸: L600*W560*H640mm

 开启方式：气动开合；

操作方式：手动&自动（RS-232 or TTL 控制）；

 箱体材料：压铸铝

表面颜色：米黄色(可根据客户要求,选用其它颜色)；

 重量：约 27Kg

接口类型：可提供 VGA、DB9、DB25、USB2.0、 USB3.0、SMA、RJ45、BNC、RCA、DC、AC 等

备注：接口给客户根据实际使用情况选择组合。

支持 RS-232 和 TTL I/O 控制两种遥控方式,指令说明如下：

声频屏蔽功能扩展指标与型号:

消费类电声产品蓝牙音箱、耳机等产品测试 时需要同时兼顾射频与音频屏蔽;为满足这一 要求我们在STB535射频屏蔽功能的基础上增 加音频吸声与噪声隔离功能从而达到射频与 音频复合屏蔽功能的STB535A屏蔽箱,在保证 射频屏蔽系数高达80dB和测试频率可达 6GHz 的同时, 采用高吸声与隔声材料进行复合处 理达到声频噪声隔离屏蔽系数大于30dB以上; 在隔离外界噪声对测试影响的同时营造测试密 闭自由场空间。

技术指标：

射频 工作频宽: 800MHz～6GHz

屏蔽特性： >80dB@ 2.4GHz;>70dB@ 5.8GHz

声频 声频屏蔽特性：>30dB( A-Weighting ) SPL ref.20uPa

※ 当外部噪声≦70dB(A)
